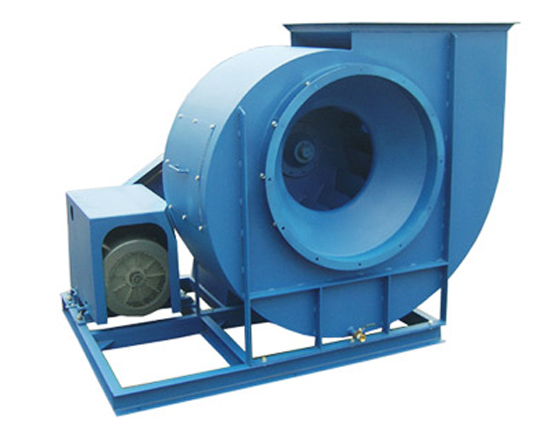

4-79型離心風機102

分類：離心風機

聯系電話：18803126529

4-79型離心風機用途　

　　4-79型離心風機是原HDG型離心通風機的改進型，既保留了原HDG型的優點，又作了較大的改進，使該風機的空氣性能良好、效率高、噪聲低。該型風機主要用于一般工廠及大型建筑物的室內通風換氣，既可用用輸入氣體，也可用作輸出氣體。輸送的氣體應為空氣和其他不自然的、對人體無害的、對鋼鐵材料無腐蝕性的氣體，氣體不許含粘性物質，所含的塵土及硬質顆粒物不大于150mg/m3,氣體的溫度不得超過80℃?！?br data-filtered="filtered"/>

4-79型離心風機型式　

風機可制成順時針旋轉或逆時針旋轉兩形式。從電動機一端正視，葉輪順時針旋轉，稱為順旋風機，以“順”表示；按逆時針旋轉，稱為逆旋風機，以“逆”表示。風機的出口位置，以機殼的出風口角度表示。4－79型風機No3A～6A在出廠時均做成一種型式，使用單位根據要求再安裝成所需要的位置，出風口位置調整范圍0度～225度，間隔是45℃；No7C～8C出風口位置調整范圍0度～180度，間隔22.5度；No10E～20E單進風和雙進風出風口位置均制成固定大三種：0度、90度、180度，不能調整。如果您需要特殊機號、特殊出風口角度等非標準型號，我公司可為您設計和制造，但訂貨時需詳細注明。

4-79型離心風機結構　

　　風機主要由葉輪、機殼、進風口、電機組成。No7C～20E除具有上述部分外，還有傳動部分?！?/div>

　　1.葉輪：由后傾圓弧薄板型葉片，曲線型前盤和平板后盤組成。均用鋼板制造，并經靜、動平衡校正，空氣性能良好，效率高，運轉平穩?！?/div>

　　2.機殼：做成兩種不同型式。No3～12機殼做成整體，不能拆開。No14～20的機殼制成二開式，除沿中分水平面分為二半，用螺栓聯接?！?/div>

　　3.進風口：制成整體，裝于風機的側面，與軸向平行的截面為曲線形狀，能使氣體順利進入葉輪，且損失較小?！?/div>

　　4.傳動組：由主軸、軸承箱、滾動軸承、皮帶輪或聯軸器組成。

4-79型離心風機性能與選擇

1.風機的性能風機的性能以風量、全壓、主軸轉速、軸功率和功率等參數表示之，而各參數間又存在著一定的關系。

2.風機的選擇產品的性能及選用件中列入風機性能系按標準狀態下輸送空氣的性能，因此

當使用狀態為非標準狀態時，則必須將使用的性能按關系式化為標準狀態時之性能，然后按性能及選用件表中進行選擇。

4-79型離心風機性能參數表

機號	轉速 (rpm)	風量 (m3 /h)	全壓 (Pa)	功率 (kW)
3A	2900	1970 2180 2430 2670 2900 3130 3480 3830	1196 1167 1157 1117 1068 1039 892 725	1.5
3A	1450	990 1100 1220 1340 1450 1560 1740 1910	304 294 284 274 265 255 225 176	0.75
3.5A	2900	3120 3460 3860 4240 4600 4960 5520 6070	1627 1588 1568 1509 1460 1421 1205 980	3
3.5A	1450	1560 1750 1930 2120 2300 2480 2760 3040	412 402 392 382 363 353 304 245	1.1
4A	2900	4670 5220 5760 6310 6860 7410 8240 9080	2316 2078 2048 1980 1901 1852 1578 1274	5.5
4A	1450	2330 2610 2880 3160 3430 3710 4120 4540	529 519 510 490 480 461 392 323	1.1
4.5A	2900	6640 7440 8200 8990 9790 10550 11720 12920	2696 2626 2598 2510 2412 2343 2000 1618	11

機號	轉速 (rpm)	風量 (m3 /h)	全壓 (Pa)	功率 (kW)
4.5A	1450	3320 3720 4110 4510 4890 5270 5860 6450	676 657 647 627 598 588 500 402	1.5
5A	2900	9100 10200 11250 12350 13410 14480 16100 17720	3334 3255 3216 3099 2981 2902 2471 2000	15
5A	1450	4560 5100 5630 6180 6710 7240 8050 8860	833 813 804 774 745 725 617 500	2.2
6A	1450	4890 8820 9740 10700 11600 12520 13920 15320	1196 1176 1157 1117 1068 1039 892 706	5.5
6A	960	5230 5840 6420 7080 7680 8290 9220 10100	529 519 509 490 470 451 402 313	1.5
7C	1250	10820 12120 13340 14650 15850 17150 19160 20850	1206 1186 1167 1127 1078 1049 902 715	7.5
7C	1120	9650 10830 11950 13100 14200 15350 17200 18800	970 951 931 902 863 843 725 549	5.5
